Descrição

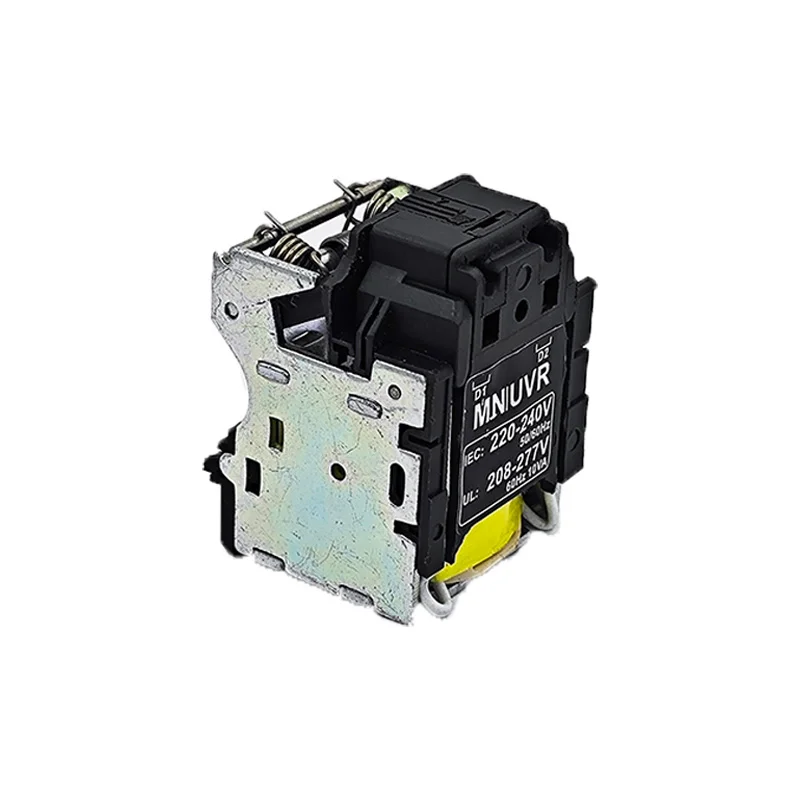

Dispositivo de disparo por subtensão Função
O dispositivo de disparo por subtensão é utilizado para desligar automaticamente o disjuntor quando a tensão de alimentação desce abaixo de um limiar definido, evitando que o equipamento seja danificado devido ao funcionamento com tensões baixas.
Princípio de funcionamento
Quando a tensão desce para um valor definido (por exemplo, 70% – 35% da tensão nominal), a bobina do dispositivo de disparo perde o seu magnetismo, o que provoca o disparo do disjuntor.
Cenários de aplicação
- Proteger equipamentos sensíveis (tais como motores, PLCs, conversores de frequência) contra o impacto das flutuações de tensão.
- Locais com elevados requisitos em termos de estabilidade do sistema elétrico (tais como centros de dados, hospitais).
- Em cooperação com o religamento automático, para permitir o reinício automático após a recuperação de uma falha.
Parâmetros técnicos
- Tensão nominal: De acordo com a tensão nominal do disjuntor (por exemplo, 230 V CA/400 V CA).
- Limiar de ação: Intervalo ajustável (por exemplo, 50% – 90% Un).
- Método de recuperação: Recuperação automática (fecho retardado após a recuperação da tensão) ou reinicialização manual.
- Método de instalação: Ligar ao corpo do disjuntor através de um conector ou de parafusos.
Perguntas frequentes
Qual é a TENSÃO DE CONTROLO para
Para os modelos MN 100A-1600A, a TENSÃO DE CONTROLO indicada é 220 V-240 V CA / 24 V CC (UC). Confirme a configuração exata de acordo com os requisitos do seu projeto antes de efetuar a encomenda.
Para que serve a POTÊNCIA DE ARRANQUE?
Para os modelos MN 100A-1600A, a POTÊNCIA DE ARRANQUE indicada é de MX200VA / MN: 10VA. Confirme a configuração exata de acordo com os requisitos do seu projeto antes de efetuar a encomenda.
Qual é o LIMITE DE FUNCIONAMENTO para
Para os modelos MN 100A-1600A, o LIMITE DE FUNCIONAMENTO indicado é: MX: 70%-110% Uc / MN: 35%-70% Uc. Confirme a configuração exata de acordo com os requisitos do seu projeto antes de efetuar a encomenda.
Qual é a NORMA para
Para os modelos MN 100A-1600A, a NORMA indicada é a IEC 60947-2, CE. Confirme a configuração exata de acordo com os requisitos do seu projeto antes de efetuar a encomenda.
